    Drohne im Eigenbau

    Drohne im Eigenbau

    Alex @ AEQ-WEB

    Zu diesem Artikel gibt es auch ein Video auf Youtube: Drohne im Eigenbau

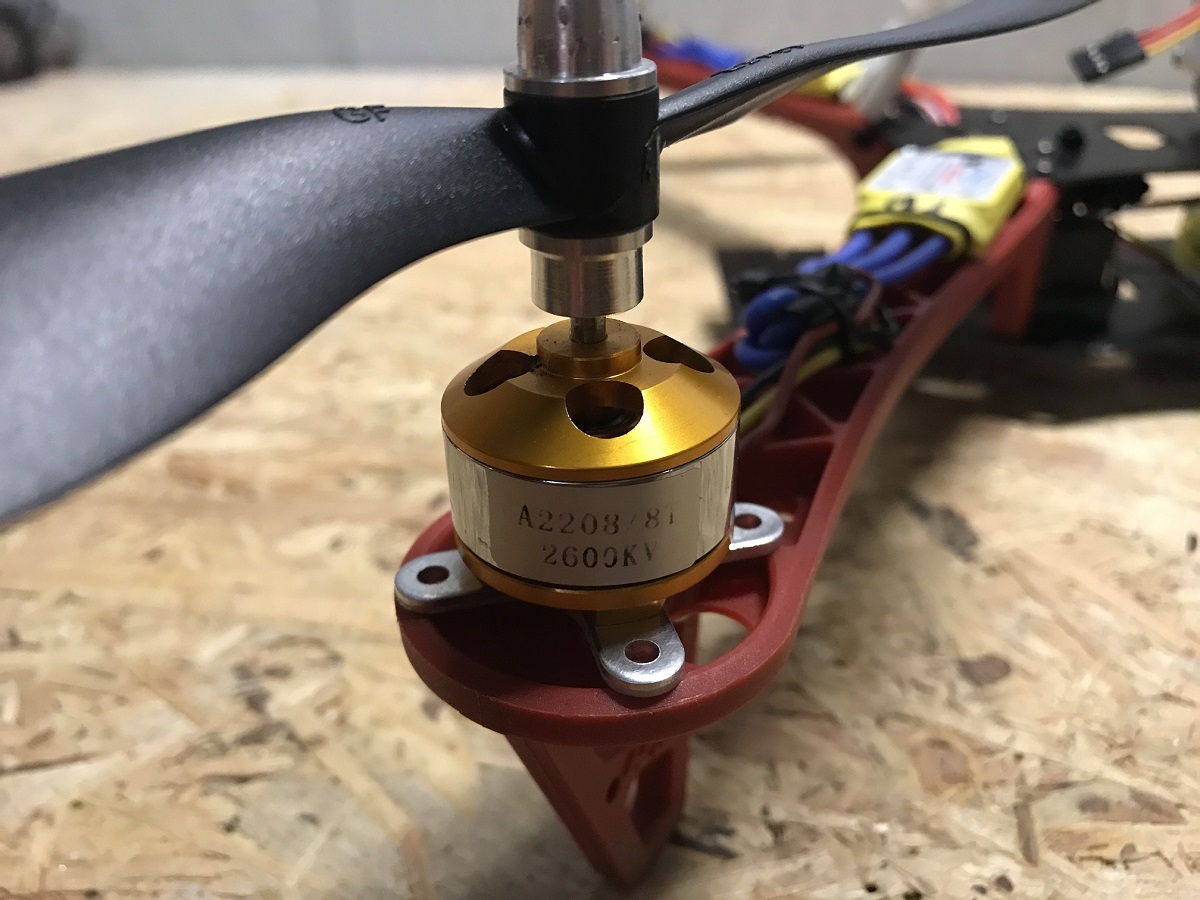

    Heutzutage ist es sehr einfach, eine eigene Drohne zu bauen. Benötigt werden vier Motoren, vier ESC, eine CC3D Platine, ein Rahmen sowie ein Akku und vier Rotoren. Die CC3D Platine wurde für OpenPilot entwickelt, wird aber jetzt mit LibrePilot verwendet. Die beiden Programme sind relativ ähnlich. Bei den Motoren handelt es sich um Brushless (Bürstenlose) Motoren. Diese sind jeweils mit einem ESC verbunden. Wenn ein Motor sich in die falsche Richtung dreht, müssen einfach zwei der drei Drähte zwischen den Motor und den ESC vertauscht werden. Bei den ESC findet man noch 3 weiter kleine Drähte (meist rot, schwarz und weiß). Diese werden mit den CC3D Board verbunden. Darüber hinaus bekommen auch die restlichen Komponenten wie z.B. der Empfänger die Stromversorgung.

    Werbung:

    Funkverbindung

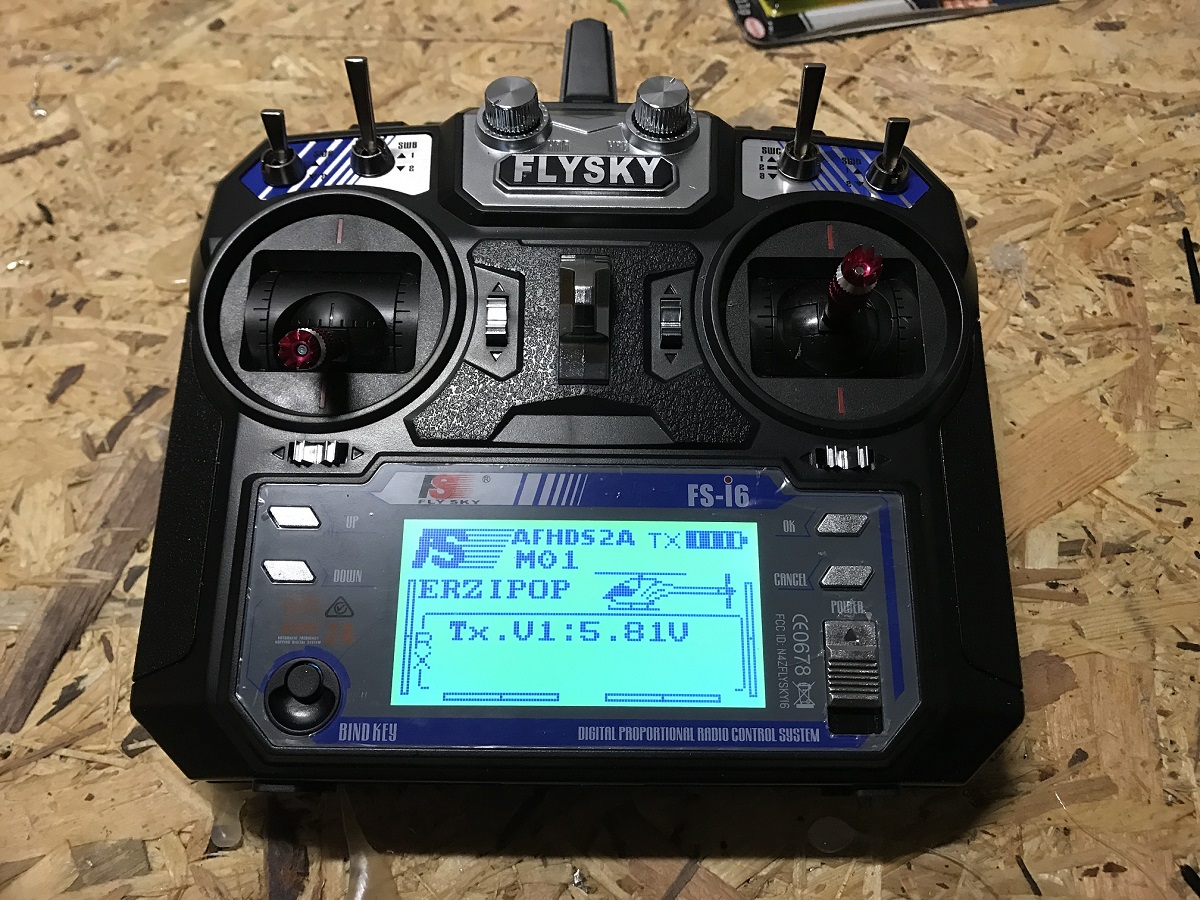

    Die Drohne wird über eine 2,4 Ghz Fernsteuerung gesteuert. Alle Regler übertragen ein analoges PWM Signal. Als Fernsteuerung wird das Modell FlySky FS-I6 verwendet. Davon werden 4 Kanäle für die Steuerung verwendet. Der Empfänger (FS-iA6) liegt meistens bereits beim Kauf der Fernsteuerung bei. Der große Vorteil bei diesem Set ist, dass das System Duplex fähig ist. Somit können auch Informationen vom Empfänger auf der Drohne zur Fernsteuerung gesendet werden. Die Reichweite ist sehr zufriedenstellend. Ein eigener Test erzielte eine Reichweite von mehr als 600 Meter.

    Rechtliche Information

    Grundsätzlich wird für den Betrieb solcher Drohnen eine eigene Lizenz benötigt. Da diese Drohne weit mehr als 100 Meter aufsteigen kann, ist große Vorsicht geboten. Betrieben Sie Drohnen nie auf öffentlichen Plätzen oder in der Nähe von Flughäfen und Straßen. Weitere Informationen erhält man z.B. bei der Flugsicherung.


    122X122

    Über den Autor

    Alex, der Gründer von AEQ-WEB. Seit über 10 Jahren beschäftigt er sich mit Computern und elektronischen Bauteilen aller Art. Neben den Hardware-Projekten entwickelt er auch Webseiten, Apps und Software für Computer.

    Top Artikel in dieser Kategorie:

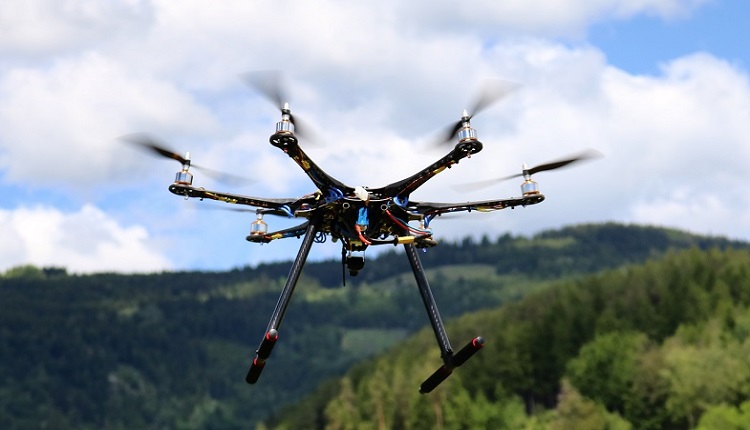

    Hexacopter Eigenbau mit 2220 mAh 3s Lipo GPS und CC3D
